ICS-ZL-8高精度阵列式皮带秤

ICS-ZL-8高精度阵列式皮带秤

实力与荣誉

电子皮带秤获得国家制造业单项冠军产品称号

《续累计自动衡器(皮带秤)》国家标准主笔起草单位

全球首家也是唯一一家取得国际计量组织0.2级皮带秤OIML标准认证和欧盟EC认证

衡器协会统计的皮带秤连续十九年国内销量第一,连续九年国际销量第一

相关产品100余项专利,20多项发明专利,4项优秀发明专利,7大核心技术

30年研发生产经验,累计销售50000+台/套设备,6000+客户,产品广泛用于电力、冶金、化工、港口、建材、矿山等行业

中国衡器协会副理事长单位

拥有江苏省自动衡器工程技术研究中心和江苏省自动衡器工程技术研究中心

产品介绍

    赛摩三埃公司在长达二十年的研究基础上,通过大量的试验,推出一种新的皮带秤误差理论——内力理论。成功地开发出新产品——阵列式皮带秤,取得了高准确度、高稳定性、免维护的效果,使用准确误差可长期保持在0.2%以内。

阵列式皮带秤长期保持0.2%精度
新的皮带秤误差理论支持下的专利产品(CN200710025317.0 );
由多个称重单元组成称重阵列,系统准确度高;
具有高的称重稳定性,可在恶劣环境下长期可靠工作;

    阵列式皮带秤是赛摩三埃公司根据称重误差理论“内内理论”和“皮带效应理论”而研制的新型皮带秤,并获得国家发明专利(发明专利证书号:200710025317.0),打破了传统皮带秤误差理论的束缚,采用全新的设计理念、新的产品结构和计算机软件技术,使得皮带秤的称重准确度得到实质性的提高,长期稳定性得到极大地改善。打破了全世界二十多年来在皮带称重技术上停滞不前的僵局,达到了世界云端的技术水平。

阵列式皮带秤的定义

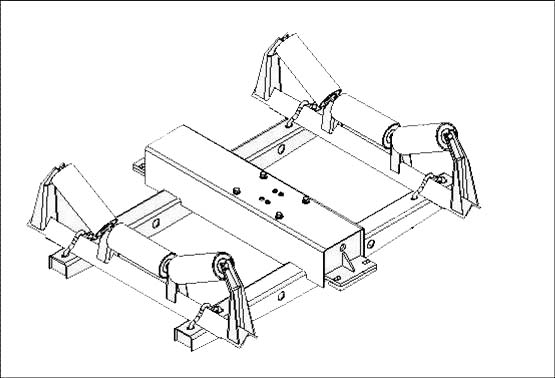

1.单点悬浮式称重单元:以一只特制的称重传感器为单点支承,采用物殊的秤体结构,安装两组或多称重托辊组成一个独立的称重单元。
2.阵列式皮带秤:将一组(2-8只或更多)单元采用连续安装的方式,组成一个称重阵列。

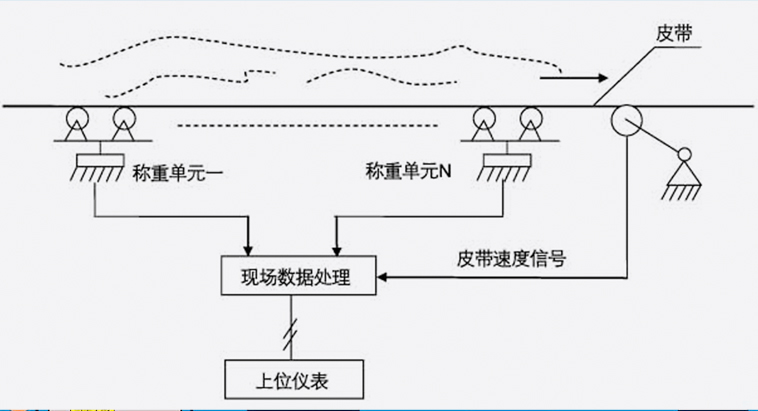

图一:阵列式皮带秤框图


阵列式皮带秤框图

工作原理

阵列式皮带秤的技术突破

技术突破一:理论更新

摒弃传统皮带秤误差理论、创建新的误差理论,皮带秤主要误差源——皮带张力影响基本消除。

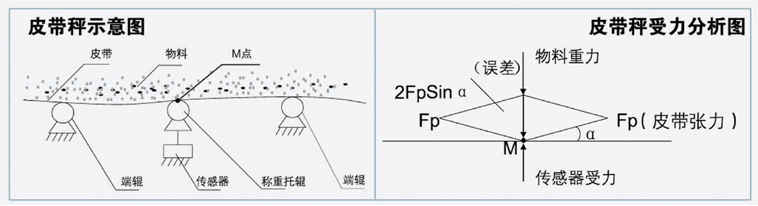

传统皮带秤误差理论

皮带秤示意图


阵列式皮带秤之“内力理论”

    对一个单独的称重单元来说,其皮带张力的影响和传统皮带秤装态相同;在一个连续安装的称重阵列中,相邻单元的皮带张力影响相互抵消。即一个连续安装的称重阵列内部皮带张力影响力成为一种“内力”,对称重的影响为零,皮带张力的影响阵列的出、入口处的单元。

阵列式皮带秤之“皮带效应理论”

    “皮带效应”是指皮带的硬度、弱性等物理特性对称重产生的效应。在皮带张力的作用下槽形皮带呈半刚性状,当支承点高度不在一个准直面时,皮带沿运行方向会产生波浪、其对称重产生的影响称之为“皮带效应”。“皮带效应”的影响随皮带的硬度、物料的流量、环境的流量、环境的温度等因素的变化而变化。阵列式皮带秤通过检测、分析各单元采样值、建立一个“皮带效应”影响的数学模型并进行补偿修正。

阵列式皮带秤的技术突破二:结构更新

    在“内力理论”指导下,采用与常规皮带秤截然不同的设计理念,称重单元整体结构十分独特,特别适合在恶劣工况下长期工作,对提高皮带秤的长期稳定期稳定性起到了关键作用。

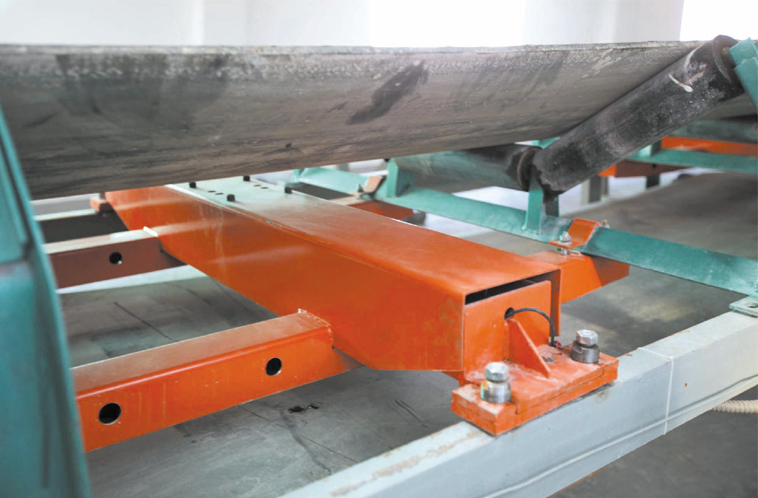

单元使用一只称重传感器,支承两组称重托辊组
采用个性的高抗弯性能结构设计
结构简便,重量轻,现场安装快捷、方便
称重托辊组采用皮带机原有托辊组
日常工作中免维护

皮带秤免维护

技术突破三:技术之单点式称重传感器

阵列式皮带秤所用称重传感器为经多方研究成功的特制专用传感器,全部申请专并获授权,传感器具有抗水平力、偏载等多项优性能指标,
与阵列式的特点结构结合,整体性能大大提升。


技术突破四:自创的传感器温度补偿技术

传感器使用前经过全面筛选,进行多项性能试验,确保符合质量要求。
传感器全部经过带载荷宽范围温度试验,试验过程通常达48小时以上。
传感器在整个温度范围内的零点、灵敏系数、滞后等均列入运算补偿内容,极大地提高了阵列式皮带秤的长期稳定性。
经补偿的传感器可在各种环境温度下保持其准确性。

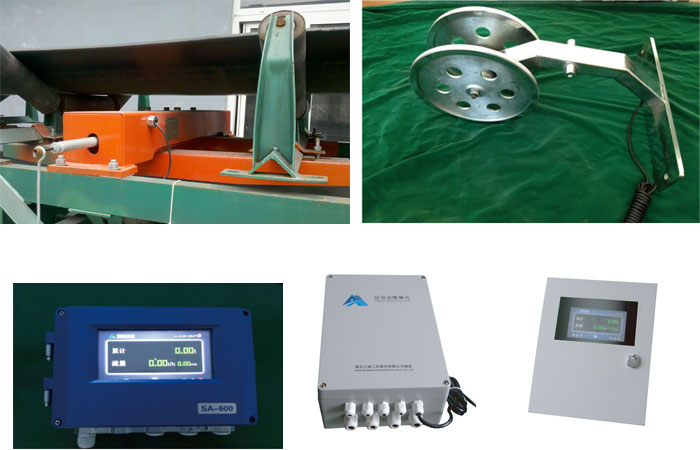

技术突破五:皮带测速方式

上置式安装
直接测量称量段皮带速度
双幅大盘结构
具有极小的测速误差


技术突破六:功能强大的软件

张力补偿修正——对出入口单元张力影响补偿修正
温度补偿修正——对传感器因环境温度变化影响补偿修正
“皮带效应”补偿修正——对“皮带效应”影响补偿修正
“拉格朗日”线性修正——对大小流量非线性影响修正
故障早期侦测、预警、故障单元自动切除


技术突破七:标定简易方便,可实现挂码标定

在内力理论及皮带效应理论及各种补偿修正软件的支持下,阵列式皮带秤的长期稳定性取得革命性的突破,无需通过频繁地实物检定来保持皮带秤的准确度。
同时由于消除了皮带张力及皮带效应的影响,阵列式皮带秤可以采用简单方便的挂码标定法。


技术突破八:远程诊断系统

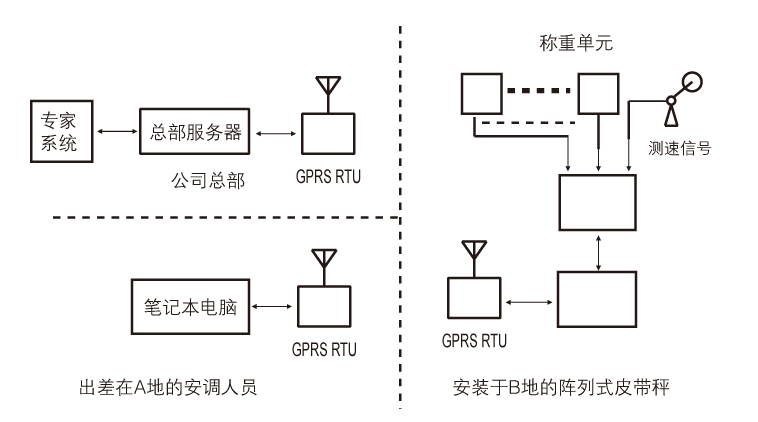

基于“物联网”技术的ZLENT无线遥测、遥讯、遥控远程诊断系统,可对用户进行:设备故障诊断、预警及排除等延伸服务。

ZLNET系统组成


ZLNET系统组成

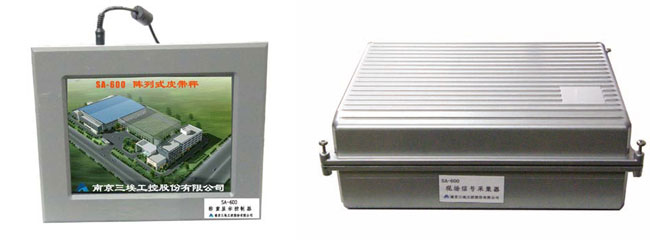

SA/ICS-ZL-I阵列式皮带秤

阵列式皮带秤



阵列式皮带秤

☆八路独立的称重传感器输入                ☆二路独立的高速脉冲输入

八个可编程开关量输入 ☆二路可编程电流输出
正压式称重单元

SA/ICS-ZL-Ⅱ阵列式皮带秤


阵列式皮带秤

 ☆八路独立的称重传感器输入 ☆二路独立的高速脉冲输入

☆八个可编程开关量输入 ☆RS232通讯接口、隔离的RS485通讯接口、以太网通讯

☆反拉式称重单元——无积料、免维护 ☆通讯协议支持:Modbus ASC、Modbus TCP 、Profibus-DP、Ethernet/IP

阵列式皮带秤的优点

称重精度明显提高并有良好的长期稳定性。
对称重单元刚度要求大大降低,重量减轻
有效抑制皮带张力变化的影响,对安装位置要求放宽
单支承去除结构变形产生的干涉
对称重托辊共面性要求降低
维护量极小。托辊沾料无影响
适用于贸易结算和比较重要的散装物料计量
有在线系统远程诊断、排除、可实现故障远程早期诊断、预警、排除

技术参数

额定流量 30t/h---13000t/h
实物检定误差 单无数n=8;≤ 0.1%(首检定);≤0.2%(使用中)
阵列单元数 n≤8
有效称量段长度 2L×n(L:托辊间距)
皮带宽度 500---2400mm
皮带速度 0.5---5m/s
皮带机型号码 TD75、DTⅡ
通讯协议 标准MODBUS
通讯接口 RS---485、RS-232、以太网
