产品概述
    电子皮带秤是在皮带输送机输送物料过程中对物料进行连续自动称重的一种计量设备,其特点是称量过程为连续和自动进行,通常不需要操作人员的干预就可以完成称重计量操作。产品广泛应用在电力、港口、钢铁、化工、水泥、煤炭、矿山、食品等行业。
电子皮带秤

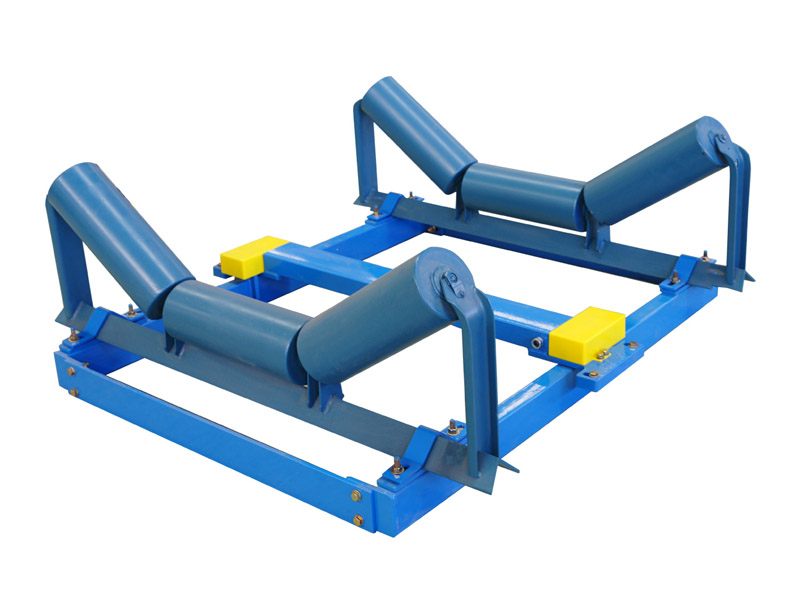

    赛摩2托辊电子皮带秤ICS-FH-2采用一组双托辊浮衡秤架排列组成,含2只高精度剪切梁式称重传感器,适用于安装空间有限的散料输送现场。

产品特点
1.采用浮动平衡称重桥架,无限位结构,双称重传感器直接传力,测量精度高。
2.称重结构简单,安装与维护方便;
3.可选三计称重技术,实时监测称重传感器的异常,确保连续称重可靠性。
4.选配数字转换器,模数信号转换数字化远传,保证信号高精度传输,提高可靠性。

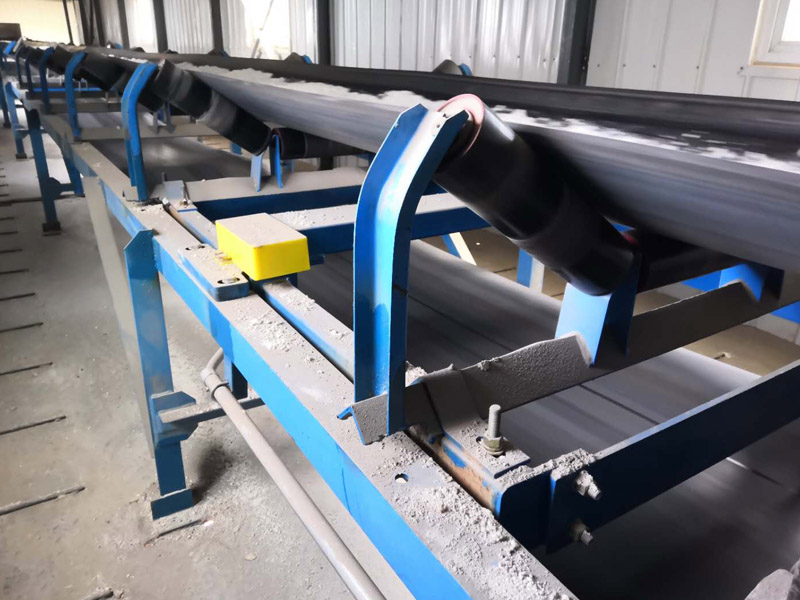

浮衡式秤架结构
    皮带秤高精度测量的关键是称重桥架将皮带上的物料重量全部、准确的传递给称重传感器,传递过程没有任何干扰力。赛摩ICS-FH型浮衡系列电子皮带秤(以下简称浮衡秤)采用独创的自由浮动平衡结构,安装在皮带输送机机架上;承重梁二端处装有两个称重传感器,两个称重传感器承力部位结构为圆柱形,分别通过万向关节与托棍支架梁相连,两根托棍支架梁通过两根连接梁相连形成整体称重桥架。称重桥架上相对于承重梁对称装有二组称重托辊支架,支架上的称重托辊将皮带上的物料重量传递给称重传感器。 由于该称重桥架仅通过两个万向关节与称重传感器相连,所以整体称重桥架是可以绕两个万向关节自由浮动,各种干涉或结构内应力均不存在,称重桥架上的称重托辊将皮带上的物料重量全部、准确的传递给称重传感器,完成高精度的计量。
皮带秤

    正是由于浮衡秤的自由浮动平衡结构,称重桥架自由浮动与称重传感器连接,无限位装置、传力环节少、测重准确可靠,计量精度高;由于两个称重传感器装于承重梁两端,所以具有抗偏载能力强、适应皮带输送机带宽大、带速高等特点;称重桥架结构简单,安装方便,不需维护,是高精度皮带输送机计量的最佳设备。
技术参数
项目 参数范围
流量范围 30-8000t/h
实物检定误差 托辊数量n=2;≤ ±5%(首检定);≤±1.0%(使用中)
称重传感器数量 2
有效称量段长度 L×n(L:托辊间距)
皮带宽度 500---2400mm
皮带速度 0.5---5m/s
皮带机型号 TD75、DTⅡ等国标或非标
通讯协议 标准MODBUS,PROFIBUS,ICP/IP
通讯接口 RS---485、RS-232、以太网
