阵列式皮带秤内力误差理论技术

阵列式皮带秤内力误差理论技术

 全新皮带称重技术发明专利(发明专利证书号:CN200710025317.0 )阵列式皮带秤

      赛摩三埃在长达二十年的研究基础上,通过大量的试验,推出一种新的皮带秤误差理论——内力理论。成功地开发出阵列式皮带秤产品,取得了高准确度、高稳定性、免维护的效果,使用准确误差可长期保持在0.2%以内。



阵列式皮带秤



阵列式皮带秤长期保持0.2%精度

全新的皮带秤误差理论支持下的专利产品(CN200710025317.0 );

由多个称重单元组成称重阵列,系统准确度高;

称重稳定性好,可在恶劣环境下长期可靠工作;

      阵列式皮带秤是赛摩三埃公司根据新的称重误差理论“内内理论”和“皮带效应理论”而研制的全新型皮带秤,并获得国家发明专利(发明专利证书号:200710025317.0)这一发明,打破了传统皮带秤误差理论的束缚,采用全新的设计理念、全新的产品结构和计算机软件技术,使得皮带秤的称重准确度得到实质性的提高,长期稳定性得到很大地改善。打破了行业二十多年来在皮带称重技术上停滞不前的僵局。

◆阵列式皮带秤的定义

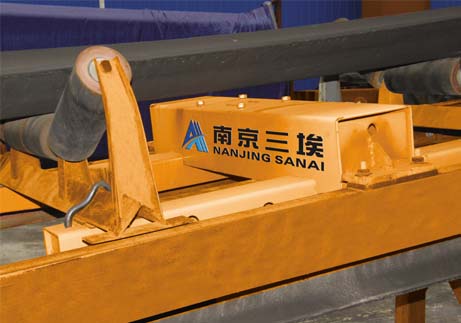

1.单点悬浮式称重单元:以一只特制的称重传感器为单点支承,采用物殊的秤体结构,安装两组或多称重托辊组成一个独立的称重单元。

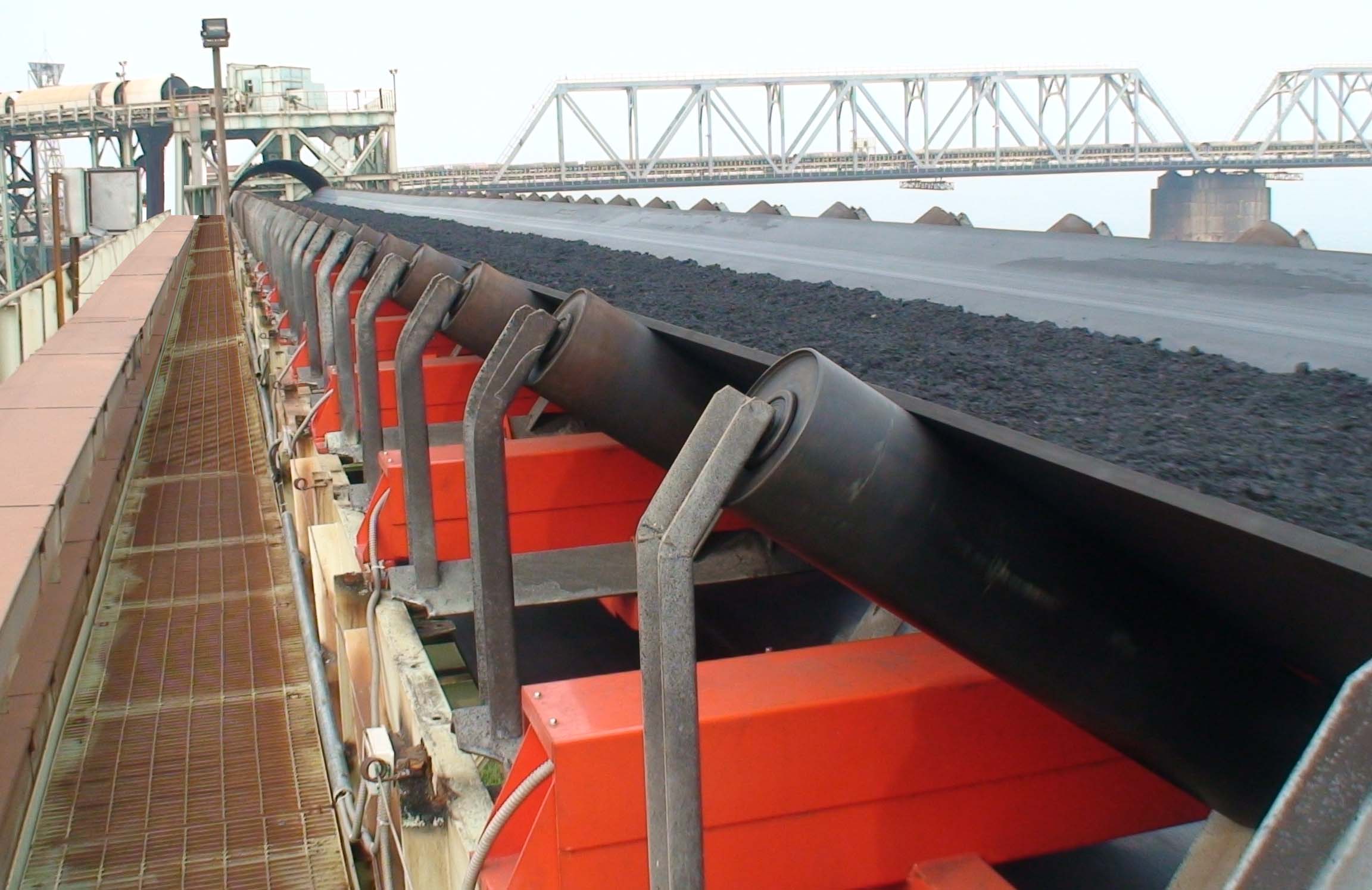

2.阵列式皮带秤:将一组(2-8只或更多)单元采用连续安装的方式,组成一个称重阵列。

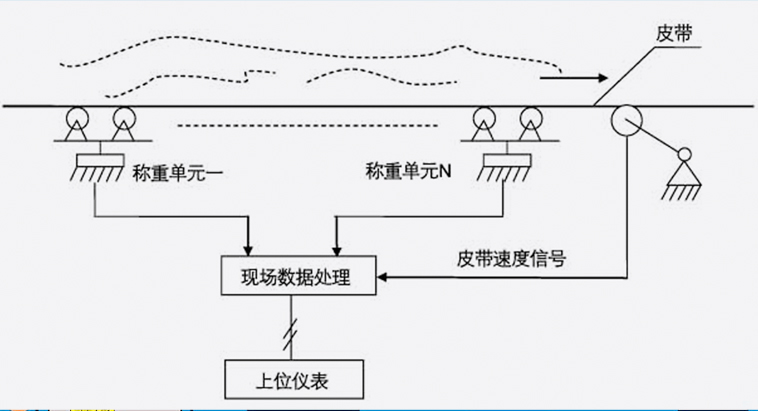

 图一:阵列式皮带秤框图



阵列式皮带秤的技术突破

技术突破一:误差理论

摒弃传统皮带秤误差理论、创建新的误差理论,皮带秤主要误差源——皮带张力影响基本消除

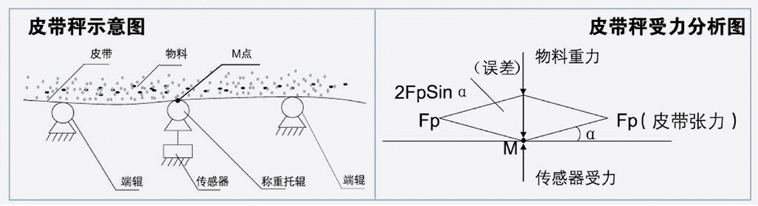

传统皮带秤误差理论

阵列式皮带秤之“内力理论”

    对一个单独的称重单元来说,其皮带张力的影响和传统皮带秤装态相同;在一个连续安装的称重阵列中,相邻单元的皮带张力影响相互抵消。

即一个连续安装的称重阵列内部皮带张力影响力成为一种“内力”,对称重的影响为零,皮带张力的影响只限于阵列的出、入口处的单元。

阵列式皮带秤之“皮带效应理论”

      “皮带效应”是指皮带的硬度、弱性等物理特性对称重产生的效应。在皮带张力的作用下槽形皮带呈半刚性状,当支承点高度不在一个准直面时,皮带沿运行方向会产生波浪、

其对称重产生的影响称之为“皮带效应”。

      “皮带效应”的影响随皮带的硬度、物料的流量、环境的流量、环境的温度等因素的变化而变化。阵列式皮带秤通过检测、分析各单元采样值、建立一个“皮带效应”影响的数学模型并进行补偿修正。

阵列式皮带秤的技术突破二:结构

    在“内力理论”指导下,采用与常规皮带秤截然不同的设计理念,称重单元整体结构,特别适合在恶劣工况下长期工作,对提高皮带秤的长期稳定期稳定性起到了关键作用。

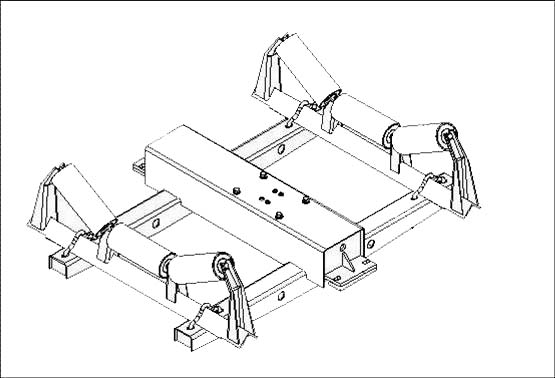

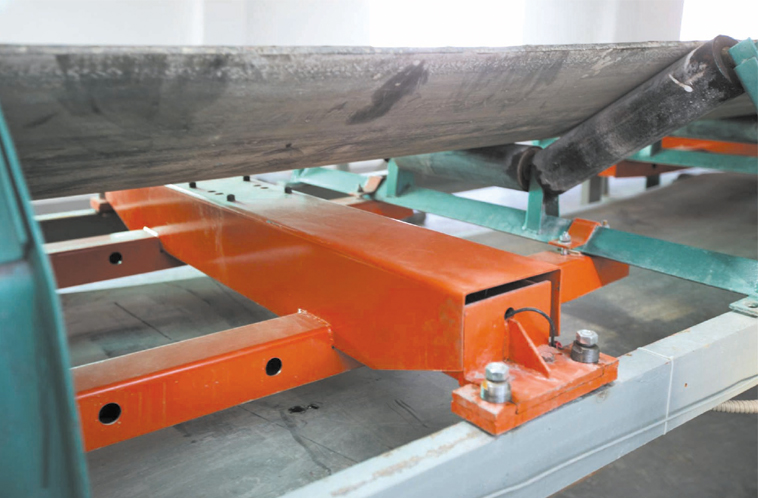

    单元使用一只称重传感器,支承两组称重托辊组

    采用高抗弯性能结构设计

    结构简便,重量轻,现场安装快捷、方便

    称重托辊组采用皮带机原有托辊组

    日常工作中免维护



技术突破三:单点式称重传感器

    阵列式皮带秤所用称重传感器为经多方研究成功的特制专用传感器,传感器具有抗水平力、偏载等多项性能指标,与阵列式的结构结合,整体性能大大提升。

技术突破四:传感器温度补偿技术

    传感器使用前经过全面筛选,进行多项性能试验,确保符合质量要求。

    传感器全部经过带载荷宽范围温度试验,试验过程通常达48小时以上。

    传感器在整个温度范围内的零点、灵敏系数、滞后等均列入运算补偿内容,极大地提高了阵列式皮带秤的长期稳定性。

    经补偿的传感器可在各种环境温度下保持其准确性。

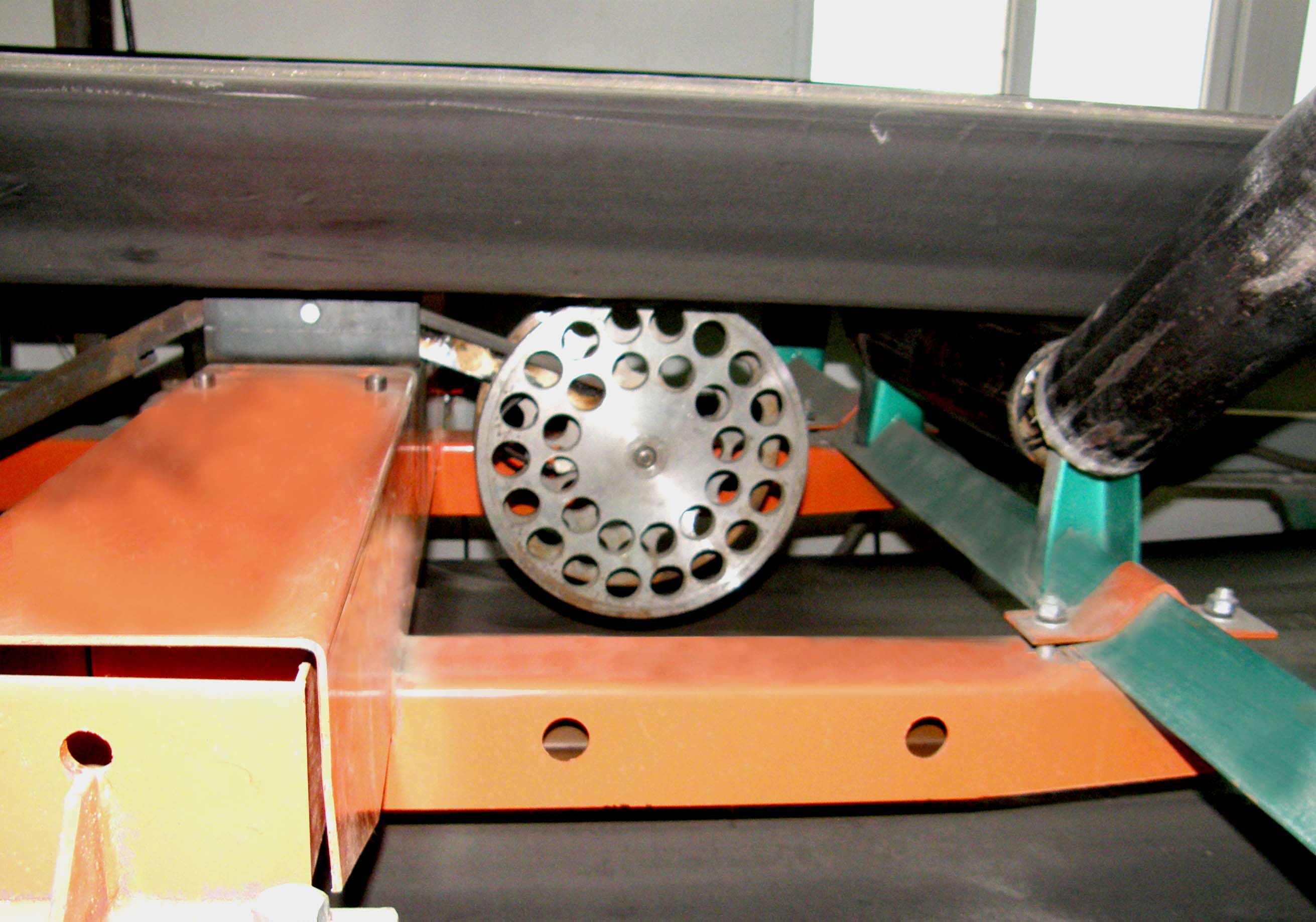

技术突破五:皮带测速方式

    上置式安装

    直接测量称量段皮带速度

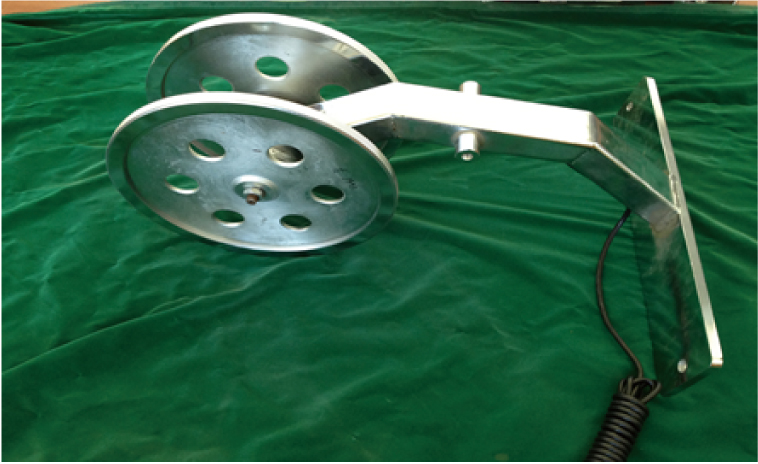

    双幅大盘结构

    具有极小的测速误差



技术突破六:功能强大的软件

    张力补偿修正——对出入口单元张力影响补偿修正

    温度补偿修正——对传感器因环境温度变化影响补偿修正

    “皮带效应”补偿修正——对“皮带效应”影响补偿修正

    “拉格朗日”线性修正——对大小流量非线性影响修正

    故障早期侦测、预警、故障单元自动切除

技术突破七:标定简易方便,可实现挂码标定

    在内力理论及皮带效应理论及各种补偿修正软件的支持下,阵列式皮带秤的长期稳定性取得革命性的突破,无需通过频繁地实物检定来保持皮带秤的准确度。

同时由于消除了皮带张力及皮带效应的影响,阵列式皮带秤可以采用简单方便的挂码标定法。

技术突破八:远程诊断系统

    基于“物联网”技术的ZLENT无线遥测、遥讯、遥控远程诊断系统,可对用户进行:设备故障诊断、预警及排除等延伸服务。

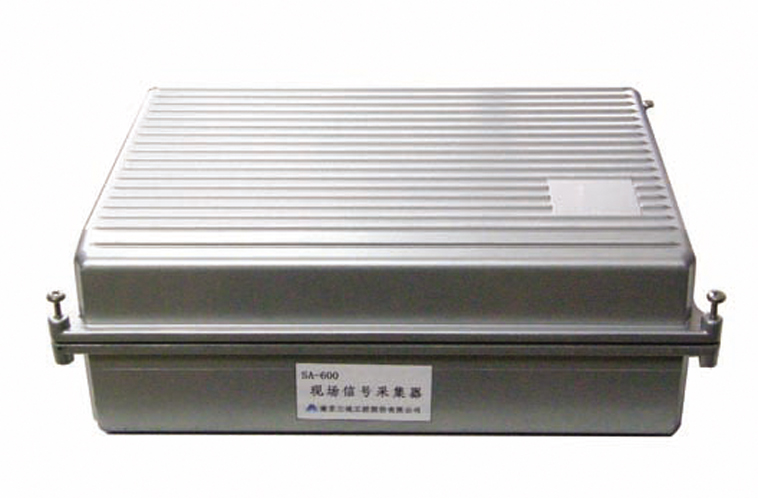

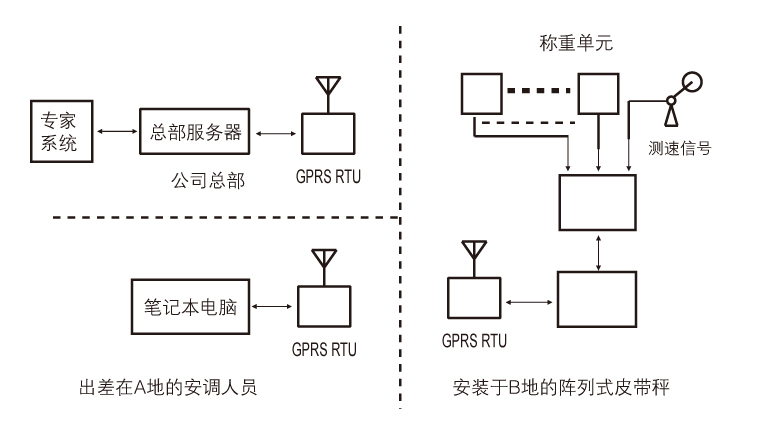

ZLNET系统组成

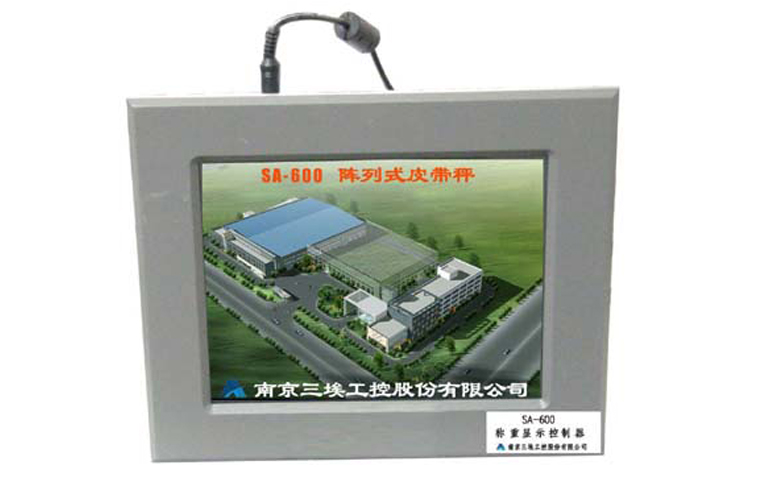

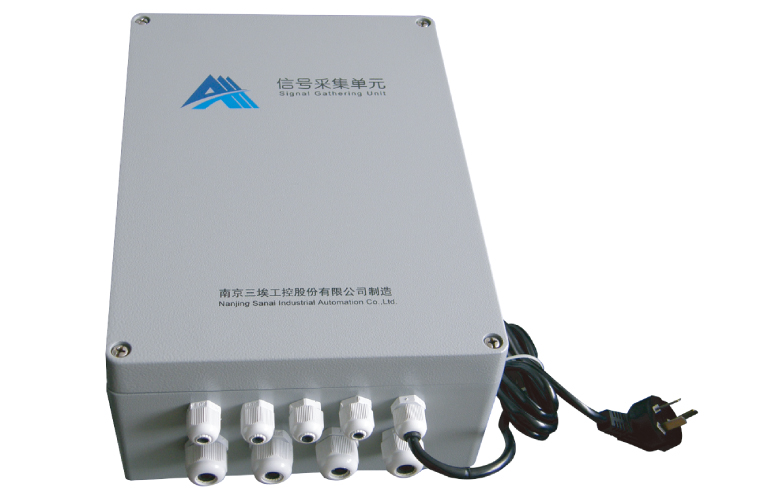

◆SA/ICS-ZL-I阵列式皮带秤











☆八路独立的称重传感器输入               ☆二路独立的高速脉冲输入

☆八个可编程开关量输入                                                          ☆二路可编程电流输出

☆正压式称重单元

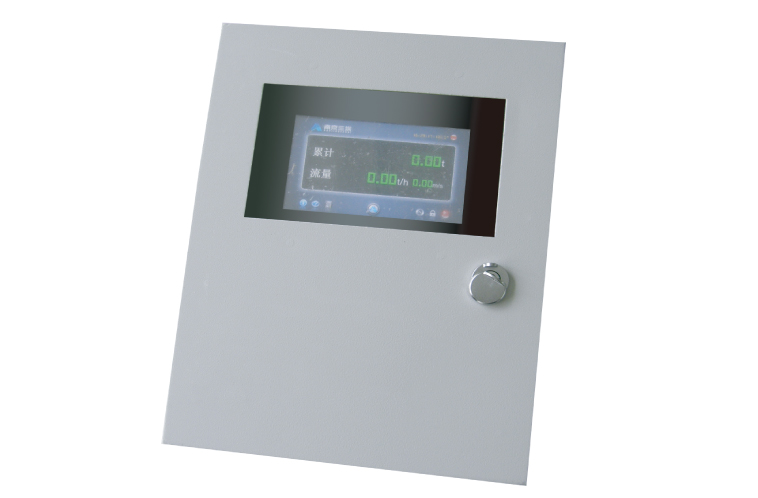

◆SA/ICS-ZL-Ⅱ阵列式皮带秤





☆八路独立的称重传感器输入                        ☆二路独立的高速脉冲输入

☆八个可编程开关量输入                               ☆RS232通讯接口、隔离的RS485通讯接口、以太网通讯

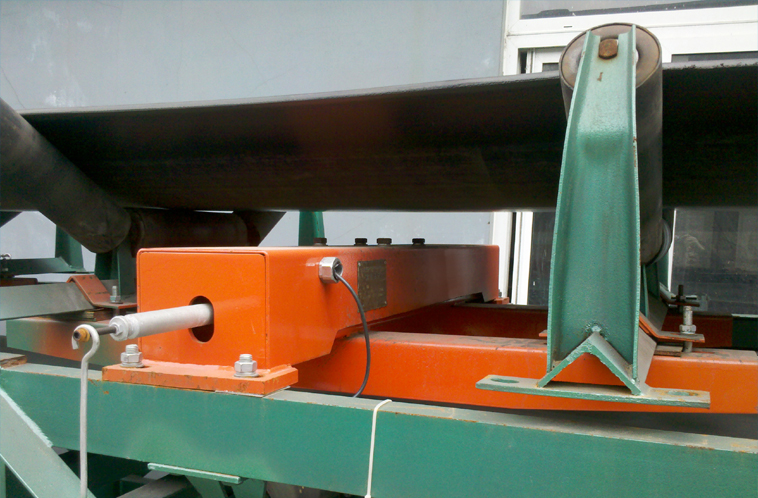

☆反拉式称重单元——无积料、免维护            ☆通讯协议支持:Modbus ASC、Modbus TCP 、Profibus-DP、Ethernet/IP

阵列式皮带秤的优点称重精度明显提高并有良好的长期稳定性。

对称重单元刚度要求大大降低,重量减轻

有效抑制皮带张力变化的影响,对安装位置要求放宽

单支承去除结构变形产生的干涉

对称重托辊共面性要求降低

维护量极小。托辊沾料无影响

适用于贸易结算和比较重要的散装物料计量

有系统远程诊断、排除、可实现故障远程早期诊断、预警、排除

◆阵列式皮带秤主要指标

 额定流量

30t/h---13000t/h

 实物检定误差

单无数n=8;≤ 0.1%(检定);≤0.2%(使用中)

 阵列单元数

n≤8

 有效称量段长度

2L×n(L:托辊间距)

 皮带宽度

500---2400mm

 皮带速度

 0.5---5m/s

 皮带机型号码

 TD75、DTⅡ

 通讯协议

 标准MODBUS

 通讯接口

RS---485、RS-232、以太网
